DeepMould byggeranpassade formsprutningsformarför stora plastdelar från kund-godkända CAD-data och ritningar. Innan verktygsdesign släpps måste detalj, harts, förväntad produktionsvolym och avsedd formmaskin ses över tillsammans. En form kan matcha detaljens geometri och fortfarande vara olämplig för pressen om dess projicerade yta, skottbehov, drag-spel, formtjocklek eller öppningsslag förbises.

Verktygsgranskning innan stål skärs

Den tekniska översynen börjar med skiljelinje-riktning, djupgående, väggövergångar, ribbor, utsprång och underskärningar. Funktioner som inte kan frigöras i huvudöppningsriktningen tilldelas en lämplig sidoåtgärd eller lyftarrangemang. Portposition, löparlayout och ventilation ses över mot förväntad flödesväg och synliga ytor. Dessa beslut bekräftas mot kundens delkrav snarare än kopieras från en standardformlayout.

Kylning, utmatning och serviceåtkomst

För en stor mögel påverkar kylbalans och servicetillgång både provtagning och senare produktion. Kylkretsar måste planeras runt kaviteten och kärnans geometri samtidigt som det lämnas utrymme för rutschbanor, lyftare, ejektorer och fästelement. Utkastningslayouten ses över för att stödja den gjutna delen utan att koncentrera kraften på tunna väggar eller kosmetiska områden. Slanganslutningar, lyftpunkter och utbytbara slitdelar ska förbli tillgängliga när formen är installerad.

Provgjutning och inspektion

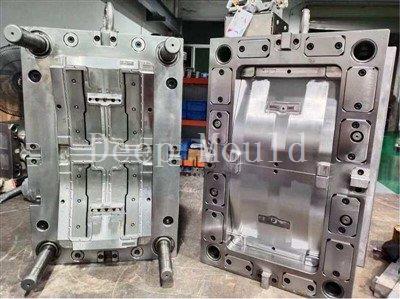

Fotografierna visar formen under inspektion, installation och maskinförsök. Provinställningar och provresultat utvärderas mot den överenskomna acceptplanen. Dimensionell inspektion bör fokusera på kundens kritiska egenskaper, medan utseende, passform och monteringstester bör definieras för den faktiska gjutna delen. Korrigeringar registreras mot den godkända designen före nästa försök eller beslut om leverans.

Vad du ska skicka för en teknisk granskning

Ange 3D-delfil, 2D-ritning, hartskvalitet, ytkrav, årlig kvantitet, mållivslängd för formen, kritiska dimensioner och avsedd formnings-maskindata. Om formen kommer att överföras till en annan fabrik, inkludera den fabrikens platta,-stag, munstycke, ejektor och anslutningsstandarder.

Begär en verktygsgranskning

Skicka artikeldata och produktionskrav för en tillverkningsbarhet och tryck-passningsgranskning.DeepMouldkommer att basera offerten på det bekräftade verktygsomfånget, inte på en antagen standardform.
