Anpassad plastsprutgjutning för bilar för Audi interiörkomponenter

Bilinteriördelar har ofta specifika krav på dimensioner, montering, materialval och ytfinish. En liten avvikelse i en monteringsfunktion eller anslutningspunkt kan påverka hur en komponent passar ihop med omgivande delar. Av denna anledning måste formdesign och processplanering ta hänsyn till den faktiska tillämpningen innan produktionen påbörjas.



Deep Mould geranpassad formsprutning av plast för bilarför Audi-relaterade projekt, baserat på kundritningar och tekniska specifikationer. Det här projektet involverade en bilinredningstillbehörsform med PA66+GF30%-material, en layout med fyra-hålrum och ett INCOE-varmlöparsystem. Följande detaljer beskriver formkonfigurationen och de viktigaste övervägandena som är involverade i denna typ av anpassade verktygsprojekt.



Projektspecifikationer och formkonfiguration

Projektet fokuserade på formtillverkning för bilinredningstillbehör. Verktygskonfigurationen inkluderade fyra kaviteter, fyra ventilportar och fyra Merkel-oljecylindrar.

Huvudspecifikationerna var följande:

Punkt	Specifikation
Slutkund	Audi
Ansökan	Bilinredningstillbehör
Plastmaterial	PA66+GF30 %
Kavitetskonfiguration	1 × 4 hålrum
Formstål	LKM 1,2344
Stålhårdhet	HRC 48–52
Formens mått	500 × 600 × 451 mm
Formvikt	980 kg
Ledtid	45 dagar
Formkomponent standard	EQ / HASCO
Hot runner system	INCOE med fyra ventilportar
Ytterligare komponenter	Fyra Merkel oljecylindrar

Dessa detaljer ger en referens för liknande fordonsverktygsprojekt. Formspecifikationerna varierar dock med detaljens geometri, monteringskrav, produktionsvolym och den valda formprocessen. Ett nytt projekt kräver därför en egen teknisk granskning snarare än att bara kopiera en befintlig formkonfiguration.



Materialval för PA66+GF30 %-komponenter

Det specificerade materialet för detta projekt var PA66+GF30%, ett glas-fiber-förstärkt nylon som används i tekniska tillämpningar där styvhet och dimensionskrav kräver noggrann övervägande.



Jämfört med oförstärkt PA66 ändrar glas-fiberförstärkning materialets flöde och krympningsbeteende. Fiberorientering kan också påverka dimensionsstabiliteten, särskilt runt ribbor, monteringsdetaljer och områden med olika väggtjocklekar. Som ett resultat måste materialval övervägas tillsammans med delgeometri och formdesign.



Föranpassad formsprutning av plast för Audiapplikationer bör kunder tillhandahålla den erforderliga hartskvaliteten och identifiera kritiska dimensioner innan verktyget börjar. Ingenjörer kan sedan granska funktioner som kan påverka fyllning, kylning, krympning och frigöring av delar.



Det är också viktigt att skilja mellan nominella materialegenskaper och prestandan hos en färdig gjuten del. Faktiska resultat beror på hartskvalitet, komponentdesign, bearbetningsförhållanden och tillämpliga testkrav. Dessa faktorer bör bekräftas under projektutveckling och provutvärdering.

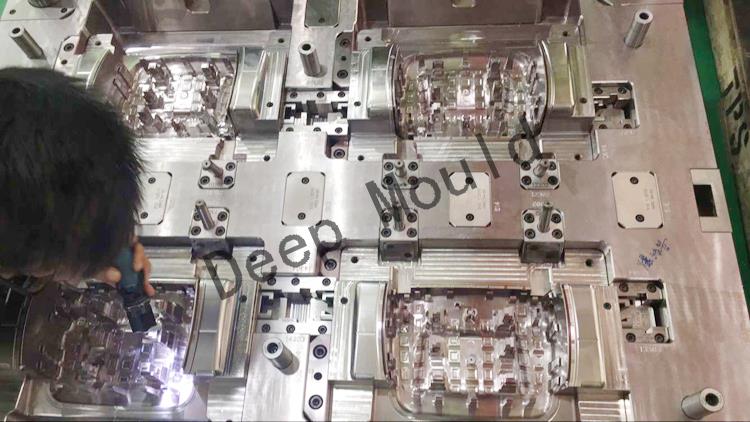

Fyra-Cavity Mould Design och Hot Runner System

Det här projektet använder en form med fyra-hålrum för att producera fyra delar per injektionscykel, förutsatt att alla kaviteter fungerar som avsett. En layout med flera-kaviteter kan öka produktionen per cykel, även om den totala produktionshastigheten också beror på cykeltid, maskinkapacitet, kylning och processstabilitet.



Formen innehåller ett INCOE varmlöparsystem med fyra ventilportar. Ventilgrindarna styr öppningen och stängningen av enskilda portplatser, vilket ger gjutningsprocessen mer kontroll över material som kommer in i hålrummen. Beroende på detaljens design kan portens placering och timing påverka svetslinjer, ytutseende och materialflöde.



Verktyget inkluderar även fyra Merkel-oljecylindrar. Deras konfiguration måste matcha formens nödvändiga rörelser och arbetssekvens. Under designgranskning bör formtillverkaren överväga hur dessa mekanismer interagerar med kavitetslayouten, utmatningssystemet och omgivande formkomponenter.



För en precisionssprutform för fordon är dessa detaljer viktiga eftersom förändringar i en del av strukturen kan påverka andra verktygsegenskaper. Att granska formdesignen före bearbetning hjälper till att klargöra de nödvändiga funktionerna och identifiera potentiella störningar eller underhållsproblem.



Anpassad formtillverkning för Audi interiörkomponenter

Bilinteriörkomponenter kan inkludera dekordelar, mugghållartillbehör, luftkonditioneringskomponenter och andra delar som används runt passagerarutrymmet. Varje applikation har olika designkrav. Vissa delar behöver en konsekvent synlig finish, medan andra beror mer på monteringsnoggrannhet, clips, ribbor eller spelrum med intilliggande komponenter.



Därför bör specialtillverkning av bilformar börja med komponentens faktiska funktion och design. En leverantör måste granska 2D-ritningar eller 3D CAD-filer, hartsspecifikationer, kritiska toleranser, ytfinish och förväntad produktionskvantitet innan han föreslår ett verktygsarrangemang.



Deep Mould stöder anpassad formdesign och tillverkning, formsprutning av plast, CNC-bearbetning, 3D-utskrift och vakuumgjutning. Företaget erbjuder även metallbearbetningsprocesser som stansning, bockning, svetsning, EDM, trådskärning, slipning och precisionsmontering.



Dessa tjänster kan stödja olika stadier av ett projekt, från prototyputvärdering till formutveckling och tillverkning av-formade delar. Lämplig process beror på komponentens geometri, material, kvantitet och erforderliga leveransschema.



Deep Moulds kapacitet för fordonstillverkning

Verktygsprojekt för fordon involverar mer än att bearbeta en form efter en ritning. Köpare och leverantörer måste också komma överens om materialkvaliteter, kritiska dimensioner, provkontrollkriterier och produktionsförväntningar. Tydlig kommunikation i början hjälper båda sidor att förstå de tekniska kraven och hantera designförändringar under utvecklingen.



Deep Mould grundades i Dongguan 2016 och flyttade till sin nuvarande tillverkningsanläggning i Humen 2020. Anläggningen omfattar mer än 6 000 kvadratmeter och har ett team på över 80 anställda. Företaget arbetar med specialanpassade plast- och metallkomponentprojekt för fordon, medicin, elektronik, hushållsapparater och industriella applikationer.



För anpassad formsprutning av plast för bilar för Audi-projekt kan Deep Mould granska kundritningar och diskutera formstruktur, materialkrav och tillverkningsalternativ. Teamet syftar också till att svara på inledande förfrågningar inom 24 timmar och ge snabba svar på tekniska frågor under utveckling av mögel.



Begär en offert för anpassad form

Innan du begär en offert, förbered delritningarna, specificerad hartskvalitet, beräknad produktionskvantitet, kritiska toleranser, krav på ytfinish och målleveransdatum. Om komponenten har specifika monteringsvillkor eller testkrav, inkludera även dessa detaljer.



Denna information hjälper leverantören att bedöma verktygskraven och identifiera frågor som behöver förtydligas innan produktionen startar. Det ger också inköpsteam en mer konsekvent grund för att jämföra offerter från olika formtillverkare.



Deep Mould tillhandahåller skräddarsydd formtillverkning och formsprutningstjänster för plast baserat på kundens design och projektkrav. Kontakta teamet för att diskutera dittanpassad formsprutning av plast för Audiprojektera och granska verktygsalternativen för din komponent.
